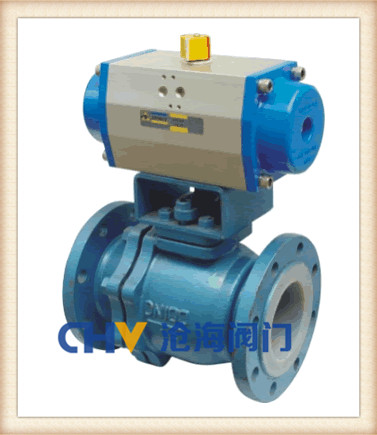

Q641F4,Q641F46氣動襯氟球閥產品概述：
Q641F46氣動襯氟球閥是為各種強腐蝕性介質管路的自動啟閉控制而設計的，廣泛適用于石油、化工、染化、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。氣動襯四氟球閥是采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此氣動襯氟球閥可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。
Q641F4,Q641F46氣動襯氟球閥主要技術參數及性能：
公稱通徑DN(mm) | 15～300 | 執行器型號 | GT、AT、AW系列單雙作用氣動執行器 |
公稱壓力(MPa) | PN1.0、1.6 MPa | 供氣壓力 | 0.4～0.7MPa |
閥體形式 | 兩段式閥體(浮動球體、固定球體) | 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
連接形式 | 法蘭式 | 環境溫度 | -30～+70℃ |
閥芯形式 | "O"型球形閥芯 | 作用形式 | 單作用執行機構、雙作用執行機構 |
密封填料 | 聚四氟乙烯(PTFE) | 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
流量特性 | 近似快開型 | 采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。 | |
動作范圍 | 0～90° | ||
泄露量Q | 軟密封：零泄漏 | ||
適用溫度 | PTFE≤180℃ | ||
基本誤差 | 帶定位器：小于全行程的±2% | ||
死區 | 帶定位器：小于全行程的2% | ||
可調范圍 | 250：1 | ||
配置執行機構 | GT、AT、ST、AW系列單雙作用氣動執行器 | ||
控制方式 | 開關兩位控制、4-20mA模擬量控制 | ||
Q641F4,Q641F46氣動襯氟球閥主要設計標準：
設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
Q641F4,Q641F46氣動襯氟球閥主要零件材料：
零件名稱 | 材料 | |||
閥體、閥蓋 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 |
球體 | 2Cr13+氮化處理+46 | 304+46 | 316+46 | 316L+46 |
閥桿 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 |
閥座密封圈 | PTFE、碳素纖維＋PTFE | |||
密封填料 | V型聚四氟乙烯填料 | |||
主要外形連接尺寸：
公稱通徑DN(mm) | 主要尺寸 | 法蘭尺寸 | |||||||||
PN1.6MPa | PN2.5MPa | ||||||||||
L | H | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
15 | 130 | 185 | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
20 | 140 | 191 | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
25 | 150 | 193 | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
32 | 165 | 212 | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
40 | 180 | 217 | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
50 | 200 | 260 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
65 | 220 | 293 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
80 | 250 | 323 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
100 | 280 | 382 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
125 | 320 | 468 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
150 | 360 | 510 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
200 | 400 | 655 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
250 | 630 | / | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
300 | 750 | / | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |
